Које су мере предострожности и захтеви за топлотне отпоре?

1. Термички отпорници треба да буду уграђени вертикално на хоризонталне или вертикалне цеви што је више могуће. Термички отпорници треба да буду постављени заштитним рукавима како би се олакшало одржавање и замену.

2 Приликом мерења температуре у цевоводу, дужина елемента треба да буде на цевоводној линији (то јест, дубина уметања заштитне цеви треба да буде половина пречника цеви).

3. Приликом инсталирања мерача за намотавање температуре, величина отварања треба да буде одговарајућа и инсталација треба да буде лепа и великодушна.

4. Користите каблове отпорних на високе температуре или жице од компензације на високом температуру у областима високе температуре.

5. Различити мерни елементи треба да буду изабрани према различитим температурама. Генерално, термички отпорници су одабрани када је измерена температура мања од 400 степени.

6 Ожичење би требало да буде разумно и лепо, а индикација игле треба да буде тачна.

За уградњу топлотних отпорника, треба посветити тачном мерењу, безбедности и поузданости температуре и практично одржавање и не би требало да утиче на рад опреме и производне операције. Да би се испунили горе наведени захтеви, требало би да се примећују следеће тачке приликом одабира локације инсталације и дубине уметања топлотног отпорника:

1. Да би се осигурала довољна размена топлоте између мереног краја топлотног отпора и измереног мерења, положај мерне тачке треба разумно одабрати, а топлотни отпорник треба избегавати што је више могуће у близини мртвих углова вентила, лактова, цевовода и опреме. Које су мере предострожности и инсталације топлотних отпорника?

2 Термални отпорници са заштитним рукавима имају губитке преноса топлоте и губитке топлоте. Да би смањили грешке у мерењима, термопорови и топлотни отпорници требали би имати довољно дубине уметања:

1) За топлотне отпорнике који мере температуру цевовода течности, њихове мерне циљеве углавном треба уметнути у цевовод (вертикално или укосо инсталирати). Ако је пречник цевовода измерене течности 200 мм, дубина уметања топлотног отпорника треба да буде 100 мм;

2) За мерење температуре високе температуре и велике брзине велике брзине (као што су главна температура паре), како би се смањила отпорност заштитног рукава у течност и спречила заштитну чахуру да се пробије под деловањем течности, заштитна цев може се користити, може се користити термички паковац. Плитки уметнутим средством за заштиту од термичког отпорника треба уметнути у главну пару на дубину не мање од 75 мм; Стандардна дубина уметања топлотнија топлотног чахура је 100 мм.

3) Ако се температура димног гаса у димловима треба мерити, чак и ако је димни пречник 4М, топлотни отпорник може се уметнути на дубину од 1 м.

4) Када дубина уметања мерног елемента прелази 1м, требало би да се инсталира вертикално што је могуће више могуће или треба да се инсталирају оквир за подршку и заштитни рукав.

Термички отпорници се не само широко користе у мерењу индустријске температуре, већ и у стандардне референтне инструменте. Међутим, због његовог опсега мерења температуре, његова примена подлеже одређеним ограничењима. Принцип мерења температуре топлотне отпорнике заснива се на карактеристику да је вредност отпора проводника или полуводича промени са температуром. Има много предности и да даљински преноси електричне сигнале, са великом осетљивошћу, снажном стабилношћу, добру заменљивост и тачност, али захтева побуђење електричне енергије и не може да мери температуру тренутно не може да мери промене. Индустријски топлотни отпорници углавном користе ПТ100, ПТ10, ЦУ50, ЦУ100. Опсег мерења температуре платинских топлотних отпорника је генерално -200-800 степен и онај бакрени термички отпорници -40 до 140 степени. Термички отпорници се класификују на исти начин као и термоелопови, али не захтевају жице од компензације и суфтиније су од термосорових.

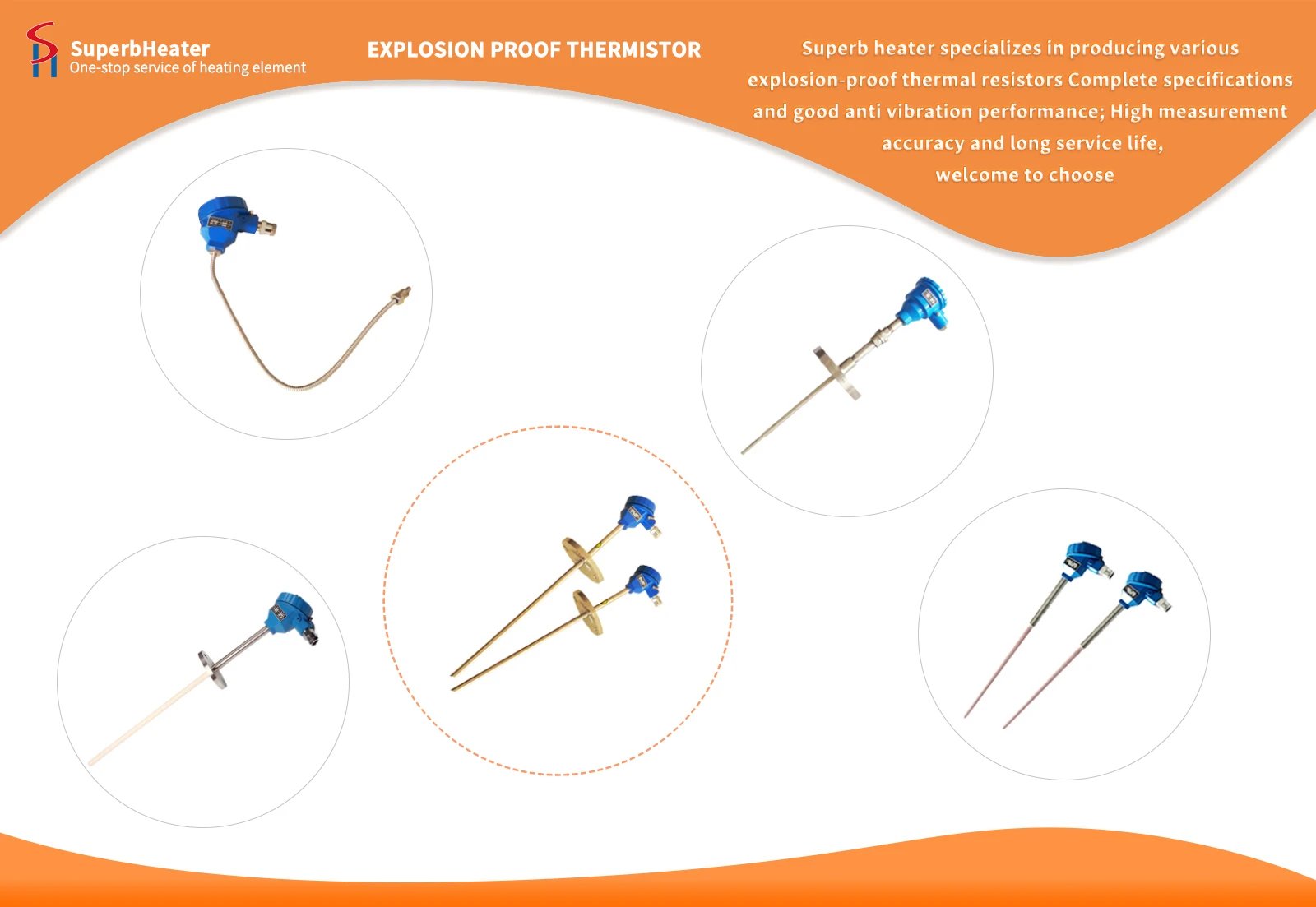

Постоји много облика уградње за платински топлотни отпорници, укључујући инсталацију фиксне наводе, инсталацију покретне навоје, инсталацију фиксне прирубнице, покретна инсталација за прирубнице, покретна цеви за заједничку инсталацију, равну цевну инсталацију итд.

Највећа разлика између селекције топлотних отпорника и термопорове је избор температурног опсега. Термички отпорници су температурни сензори за мерење ниских температура, углавном мере температуре између -200 и 800 степени, док су термопорови сензори за мерење средњих и високих температура, углавном мерене температуре између 400 и 1800 степени. Када бирате, ако је измерена температура око 200 степени, требало би да одаберете топлотни отпорник. Ако је измерена температура 600 степени, требало би да одаберете термоелемент типа К-типа. Ако је измерена температура између 1200 и 1600 степени, требало би да одаберете тип типа или Б-типа.
